Metallgeflechtgürtel: Typen, Anwendungen und Auswahlhilfe

Ein Metallgewebeband fällt häufiger aufgrund einer Nichtübereinstimmung mit dem Prozess als aufgrund normaler Abnutzung aus. In einem Durchlaufofen muss das Band die Temperaturkurve überstehen, die Teile tragen und seine Geometrie über Hunderte von Betriebsstunden hinweg beibehalten. Wenn das Band zu schwach, zu schwer oder zu offen für die Last ist, kommt es zu Dehnungen, Spurführungsproblemen und ungeplanten Ausfallzeiten. Wenn es auf den Prozess abgestimmt ist, läuft es lange Zeit ruhig.

Das Problem besteht darin, dass sich die meisten Käufer auf den Preis pro Quadratmeter konzentrieren und nicht auf das Zusammenspiel zwischen Bandkonstruktion und Ofenzyklus. Dieses Zusammenspiel bestimmt, ob Sie den Riemen alle paar Monate oder alle paar Jahre austauschen. Die richtige Auswahl eines Metallgitterbandes beginnt beim Ofen und den Teilen, nicht beim Katalogpreis.

Dieser Leitfaden vergleicht die wichtigsten Bandkonstruktionen, erklärt, wie sie beim Sintern, Hartlöten, Wärmebehandlung, Trocknen und Schnellgefrieren eingesetzt werden, und geht auf die praktischen Auswahlfaktoren ein, die vor der Bestellung wichtig sind.

Bauarten von Metallgeflechtbändern und deren Verwendung

Metallgeflechtbänder sind kein einzelnes Produkt. Die Konstruktion bestimmt, wie sich das Band um die Endrollen biegt, wie viel offene Fläche es bietet und wie viel Last es ohne Verformung tragen kann. Die meisten industriellen Metallgewebebänder fallen in eine von drei Strukturfamilien.

Ausgewogen gewebte Metallgeflechtgürtel

Bei ausgewogenen Webarten werden links- und rechtsgängige Spiraldrähte verwendet, die durch gekräuselte Querstäbe verbunden sind. Dadurch entsteht eine ebene, stabile Oberfläche mit guter Luftdurchlässigkeit. Ausbalancierte Gewebebänder sind die Standardwahl für Sinteröfen, Lötöfen, Glühlinien und Trocknungsförderer, bei denen die Teile gleichmäßiger Wärme ausgesetzt werden müssen und die Last relativ leicht und gleichmäßig verteilt ist.

Kettengetriebene Metallgewebebänder

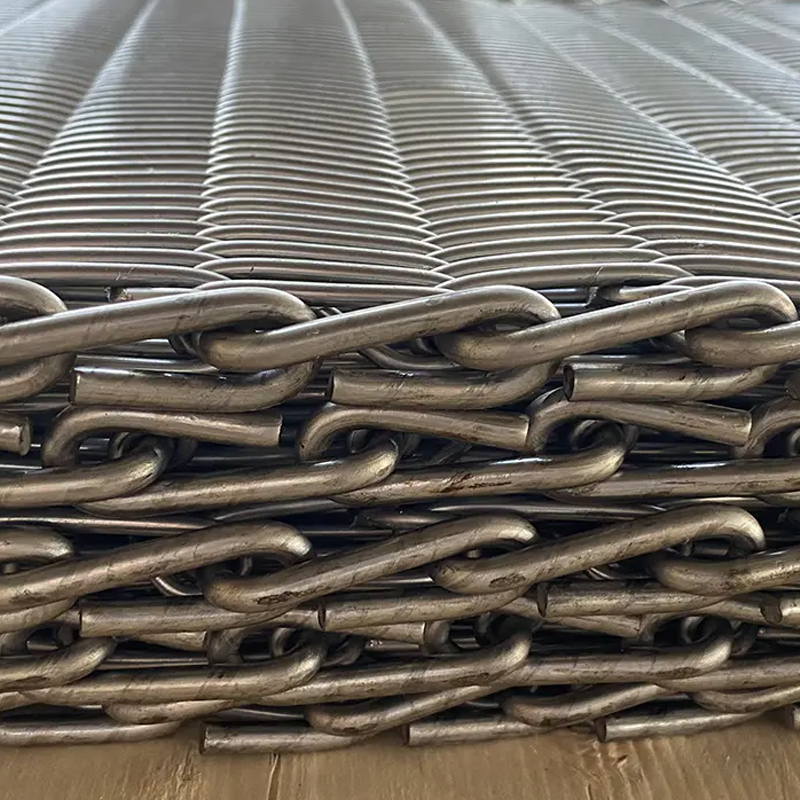

Kettengeflechtbänder fügen der gewebten Oberfläche Seitenketten oder integrierte Kettenkanten hinzu. Die Kette sorgt für einen formschlüssigen Eingriff mit den Kettenrädern, was ein Durchrutschen verhindert und die Spurführung auf längeren Förderwegen verbessert. Wenn die Linie schwere Komponenten transportiert, wie z. B. Automobilschmiedeteile oder dichte Pulvermetallurgieteile, ist eine kettengetriebene Konstruktion normalerweise die sicherere Option.

Aufzugs- und Hebegitterbänder

Elevatorbänder sind für Schrägförderer und Hubstrecken konzipiert. Sie verfügen häufig über Mitnehmer, Seitenschutz oder spezielle Oberflächenmerkmale, die verhindern, dass Teile nach hinten rutschen. In Wärmebehandlungsbetrieben werden Elevator-Gitterbänder häufig zum Transport von Befestigungselementen, Lagern und kleinen bearbeiteten Teilen zwischen Prozessstufen verwendet.

Anwendungen von Metallgeflechtbändern in Ofenprozessen

Unterschiedliche Ofenprozesse stellen unterschiedliche Anforderungen an das Band. Dasselbe Metallgeflechtband, das in einem leichten Trockenofen funktioniert, kann in einem Lötofen mit schweren Kupferbaugruppen und aggressiven Flussmittelrückständen schnell versagen. Die Abstimmung des Bandes auf den Prozess ist der Kern der Auswahlaufgabe.

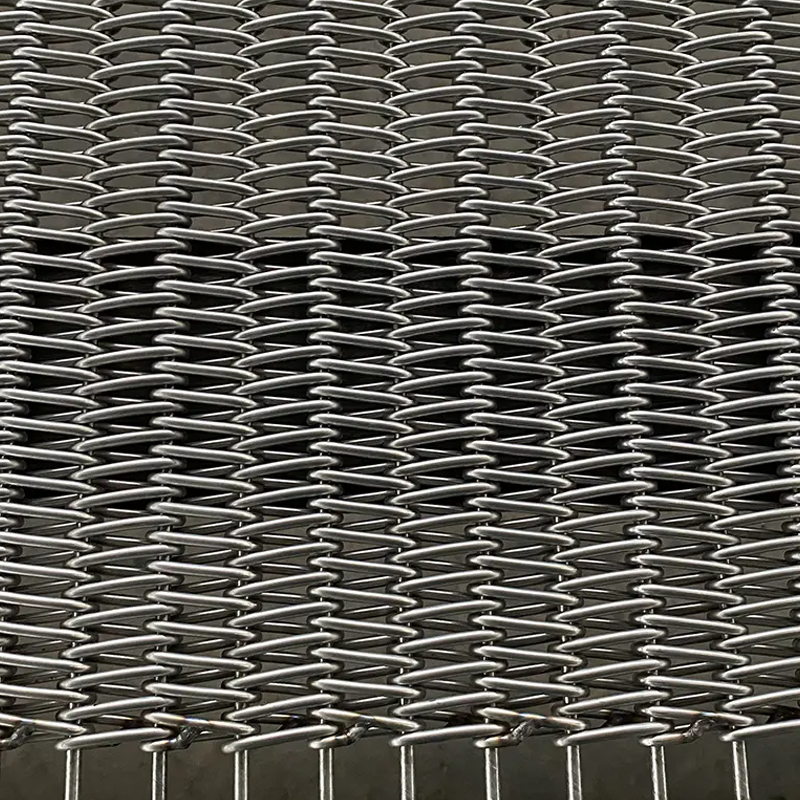

Netzbänder für Sinteröfen

Beim Sintern entsteht ein kontinuierlicher Strom von Teilen, die sich langsam durch eine lange, erhitzte Zone bewegen. Das sie tragende Metallgeflechtband muss dem Gewicht der Teile sowie der Wärmeausdehnung beim Erhitzen und Abkühlen standhalten. Pulvermetallurgielinien, Keramiksinterlinien und Sinterlinien für elektronische Komponenten sind alle auf Bänder angewiesen, die eine stabile Oberfläche gewährleisten, damit sich Teile nicht verschieben oder durch die Maschenöffnungen fallen. Bei Teilen aus der Pulvermetallurgie für die Automobilindustrie muss das Band außerdem Belastungen mit hoher Dichte und wiederholten Erwärmungszyklen standhalten. Hersteller wie Yangzhou Yafei bieten dedizierte Produkte an Netzbänder für Sinteröfen für Automobilteile Entwickelt für die Dimensionsstabilität dichter Metallteile.

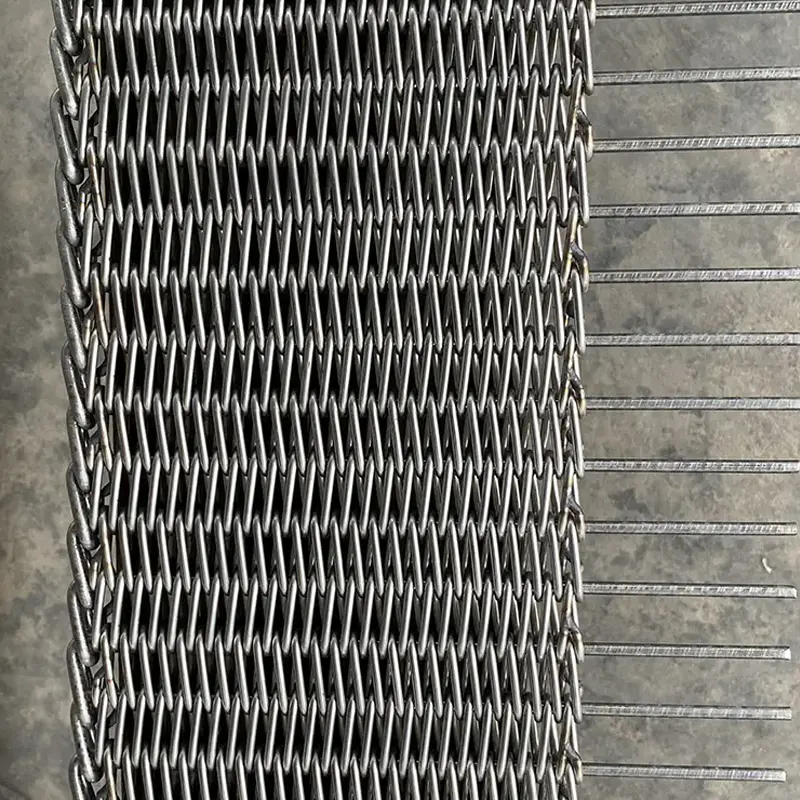

Großhandel für Automobilteile, Sinterofen-Netzgürtel, Lieferanten, Fabrik – Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd ist ein chinesischer Großhandel für Automobilteile, Sinteröfen, Netzgürtel, Zulieferer und eine Fabrik, die ... Produkt anzeigen →

Gitterbänder für Lötöfen

In Lötöfen ist das Förderband hohen Temperaturen, Rückständen von Lötlegierungen und beim Aluminiumlöten einer kontrollierten Atmosphäre ausgesetzt, die gleichmäßig um jede Verbindung herum eindringen muss. Das Band muss flach bleiben, da bereits geringfügige Oberflächenschwankungen die Art und Weise verändern können, wie das Flussmittel die Verbindung benetzt. Aluminium-Lötlinien für Automobilkühler, Kondensatoren und Verdampfer sind ein typischer Fall, bei dem das Band so ausgewählt wird, dass es genau zur Vorrichtungsanordnung passt. Yafeis Aluminium-Lötöfen-Gitterbänder decken mehrere Wärmetauscherkomponenten ab und sind damit ein nützlicher Bezugspunkt für Käufer im Bereich des Kfz-Wärmemanagements.

Großhandel mit Aluminium-Lötofen-Gitterbändern Lieferanten, Fabrik - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd ist ein chinesischer Großhandelslieferant und eine Fabrik für Aluminium-Lötofen-Gitterbänder, Details: Die ... Produkt anzeigen →

Netzbänder für Wärmebehandlungsöfen

Das Abschrecken, Anlassen, Normalisieren, Glühen und die Glanzverarbeitung umfassen Erhitzen, schnelles Abkühlen oder kontrollierte Atmosphärenbedingungen. In Abschrecköfen kann das Band Lager und Befestigungselemente durch die Heizkammer transportieren und sie dann an das Abschreckmedium abgeben. Beim Blankglühen schützt die Atmosphäre die Oberflächenbeschaffenheit von Edelstahlteilen, sodass das Band keine Verunreinigungen einbringen oder Spuren auf dem Produkt hinterlassen darf. Daher handelt es sich bei Wärmebehandlungsbändern tendenziell um schwerere, hitzebeständigere Konstruktionen mit gleichbleibender Oberflächenqualität.

Netzbänder für die Lebensmittelverarbeitung

Trocknen und schnelles Einfrieren sind keine Hochtemperatur-Wärmebehandlungsprozesse, bergen jedoch unterschiedliche Risiken: Feuchtigkeit, Reinigungschemikalien und Temperaturschwankungen. Ein Lebensmitteltrocknungsband muss eine Luftzirkulation ermöglichen und gleichzeitig kleine Produkte stabil auf der Oberfläche halten. Schnellgefrierbänder arbeiten bei niedrigen Temperaturen, weshalb Flexibilität und Beständigkeit gegen Sprödigkeit wichtig sind. Für Verarbeiter, die Snacks, Kräuter, Meeresfrüchte, Fleisch, Obst und Gemüse verarbeiten, muss die Bandoberfläche leicht zu reinigen und formstabil sein. Yafeis Förderbänder zum Trocknen von Lebensmitteln sind Teil einer breiteren Netzbandlinie für die Lebensmittelindustrie, zu der auch Schnellgefrierbänder und Fließbandförderbänder gehören.

Großhandel für Lebensmitteltrocknungsförderbänder, Fabrik - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd ist ein chinesischer Großhandelslieferant und eine Fabrik für Förderbänder zur Lebensmitteltrocknung. Details: Die Lebensmitteltrocknung... Produkt anzeigen →

So wählen Sie einen Metallgeflechtgürtel aus: Wichtige Kauffaktoren

Es gibt keine einheitliche Formel, die für jede Metallgewebebandbestellung passt, aber es gibt eine klare Reihenfolge der Entscheidungen. Definieren Sie zunächst die Ofenumgebung, dann die mechanische Belastung, dann die Geometrie des Bandes und schließlich die Bandkante und das Material.

Arbeitstemperatur und Atmosphäre

Die Bandlegierung muss der maximalen Ofentemperatur standhalten, nicht nur dem Sollwert, sondern auch den Strahlungswärmespitzen, die beim Hochfahren des Ofens auftreten. In Durchlauföfen kann das Band längere Zeit in der beheizten Zone bleiben und dann durch einen Kühlabschnitt austreten. Die Atmosphäre ist genauso wichtig wie die Temperatur. Oxidierende, reduzierende oder flussmittelhaltige Atmosphären können die Bandoberfläche angreifen und ihre Lebensdauer verkürzen, wenn die Legierung nicht für diese spezielle Belastung ausgewählt wird. Netzbänder aus rostfreiem Stahl sind üblich, die genaue Qualität sollte jedoch anhand der tatsächlichen Ofenumgebung bestätigt werden.

Ladungsgewicht und Ladungsverteilung

Jede Komponente am Gürtel erhöht das Gewicht, und dieses Gewicht ist nicht immer gleichmäßig verteilt. Dichte Teile wie gesinterte Automobilkomponenten oder Stahlbefestigungen erzeugen örtlich begrenzte Spannungspunkte im Netz. Bei schweren oder konzentrierten Lasten ist eine Konstruktion mit Kettenantrieb oder ein engeres Geflecht mit einem größeren Drahtdurchmesser einfacher zu rechtfertigen. Der klassische Fehler besteht darin, einen Riemen anhand der Gesamtlast pro Quadratmeter auszuwählen und dabei zu ignorieren, wie die Teile tatsächlich platziert werden. Eine ungleichmäßige Belastung führt dazu, dass das Band zur Seite läuft, knittert oder sich asymmetrisch dehnt.

Netzöffnung und Teilunterstützung

Die Netzöffnung muss klein genug sein, um das Durchfallen von Kleinteilen zu verhindern, aber groß genug, damit Wärme oder kalte Luft an die Teile gelangen können. Pulvermetallurgische Presslinge und elektronische Keramik erfordern möglicherweise sehr kleine Öffnungen. Für größere Teile mit langen Ofenzyklen können offenere Konstruktionen verwendet werden, die die thermische Masse des Bandes selbst reduzieren. Wenn Sie kleine Verbindungselemente oder Pellets verarbeiten, kann ein doppellagiger Aufbau oder eine zusätzliche feinmaschige Auflage erforderlich sein.

Riemenbreite, -länge und Kettenradkompatibilität

Die Bandbreite sollte zur Ofenkammer bzw. zum Produktfluss über das Förderband passen. Breitere Bänder erfordern eine bessere Spurkontrolle und präzisere Antriebssysteme. Bei Kettengeflechtbändern muss die Kettenteilung mit den Antriebskettenrädern im Ofen übereinstimmen. Der Kauf eines Riemens nur auf der Grundlage der Breite und des Drahtdurchmessers ohne Bestätigung der Antriebsanordnung ist ein häufiger Grund für Installationsfehler.

Kantenbehandlung

Bandkanten beeinflussen, wie das Band durch den Ofen läuft. Gewebte Kanten sind Standard, geschweißte Kanten werden jedoch bevorzugt, wenn die Gefahr besteht, dass das Band ausfranst oder wenn der Ofen nur wenig Spielraum hat. Bei Hochleistungstransporten kann eine verstärkte Kante ein Aufrollen der Kanten verhindern und die Lebensdauer verlängern. Fragen Sie den Hersteller nach Kantenoptionen, bevor Sie die Spezifikation festlegen.

Installations- und Wartungspraktiken, die die Lebensdauer des Riemens verlängern

Ein korrekt installiertes und regelmäßig gewartetes Metallgeflechtband überdauert ein Band, das nicht beachtet wird. Die meisten Riemenprobleme werden nicht durch das Riemenmaterial selbst verursacht, sondern durch die Art und Weise, wie der Riemen gespannt, ausgerichtet und gereinigt wird.

Spannung und Tracking

Übermäßige Spannung ist die häufigste Ursache für vorzeitigen Riemenausfall. Metallgewebebänder dehnen sich während der ersten Betriebszyklen leicht aus. Die Spannung sollte so eingestellt werden, dass der Riemen in gutem Kontakt mit der Antriebstrommel oder den Kettenrädern bleibt, aber nicht so fest, dass die Spiralen blockieren und ein natürliches Durchbiegen verhindern. Durch wöchentliche Kontrollen der Bandführung entlang der Ofenlänge werden Fehlausrichtungen erkannt, bevor sie sich in die Bandkanten hineinfressen.

Reinigungspläne

Lötflussmittel, Ölrückstände und Lebensmittelablagerungen können auf der Bandoberfläche aushärten und deren Bewegung beeinträchtigen. Die empfohlene Reinigungsmethode hängt von der Verunreinigung ab. Lebensmittelverarbeitungsbänder müssen regelmäßig mit milden Reinigungsmitteln gewaschen und gründlich gespült werden. Wärmebehandlungsbänder erfordern möglicherweise gelegentliche Abbrennzyklen, um Kohlenstoffablagerungen zu entfernen. Das Ziel ist dasselbe: die Gelenke des Netzes frei beweglich zu halten.

Geplanter Ersatz

Kein Metallgeflechtgürtel hält ewig. Durch die Verfolgung von Aufzeichnungen über Riemendicke, -dehnung und visuellen Zustand können Sie den Austausch während geplanter Wartungsfenster und nicht nach einem Notfallausfall planen. Bei Durchlauföfen, die 24 Stunden am Tag laufen, ist die Vorhaltung eines Ersatzbandes vor Ort oft die günstigste Versicherungsform.

Beschaffung von Metallgewebebändern: Warum der Lieferant wichtig ist

Die Auswahl der richtigen Riemenkonstruktion ist nur die halbe Miete. Die andere Hälfte besteht darin, ob der Lieferant Ihre Ofenbedingungen in ein Band umsetzen kann, das tatsächlich für die Anwendung gebaut ist. Ein allgemeiner Gürtellieferant kann Ihnen Standardgrößen verkaufen, aber ein Hersteller mit einer strukturierten Produktlinie ist einfacher zu bewerten. Yafei, ein chinesischer Hersteller mit Sitz in Yangzhou, organisiert sein Sortiment an Metallgewebebändern nach Ofentyp, Prozess und Werkstück. Diese Struktur ist nützlich, weil sie den Käufer dazu zwingt, über das Band genauso nachzudenken wie der Ofenlieferant: welcher Ofen, welcher Prozess, welches Teil.

Die Produktkategorien auf der Yafei-Website umfassen Sinterofenbänder, Wärmebehandlungsofenbänder, Lötofenbänder, Kettengeflechtbänder und Bänder für die Lebensmittelindustrie. Die Anwendungsseiten für Hartlöten, Lebensmittelverarbeitung, Wärmebehandlung und Pulvermetallurgie spiegeln ein klares Verständnis der Prozessbedingungen wider. Diese Art der Organisation verringert das Risiko, einen generischen Gürtel zu bestellen, der nicht ganz zur Ausrüstung passt.

Abschließende Empfehlung für Ihre Entscheidung für Metallgewebebänder

Beginnen Sie mit dem Prozess, nicht mit dem Preis. Dokumentieren Sie die Ofentemperatur, die Atmosphäre, das Teilegewicht, die Teileabmessungen und die erforderliche Fördergeschwindigkeit. Vergleichen Sie dann diese Bedingungen mit den Riemenkonstruktionsmöglichkeiten. Verwenden Sie für Löt- und Sinterlinien ein Band mit nachgewiesener Prozesserfahrung in diesen Anwendungen. Für schwere Lasten und lange Förderbänder sollten Sie kettengetriebene Strukturen in Betracht ziehen. Bei der Lebensmittelverarbeitung stehen die Reinigungsfähigkeit und der stabile Betrieb bei niedrigen Temperaturen im Vordergrund.

Arbeiten Sie mit einem Lieferanten zusammen, der Fragen zu Ihrem Ofen und Ihren Teilen stellt, bevor Sie ein Angebot für ein Band abgeben. Wenn ein Lieferant nur über Drahtdurchmesser und Preis spricht, ohne auf Temperatur, Atmosphäre und Belastung einzugehen, läuft das Band vielleicht noch, aber nicht so lange, wie es sollte. Ein Metallgewebeband ist eine langlebige Komponente, wenn es entsprechend den realen Betriebsbedingungen ausgewählt wird. Die für die Spezifikation aufgewendete Zeit macht sich durch weniger Austauscharbeiten und ungeplante Ofenstopps um ein Vielfaches bezahlt.
